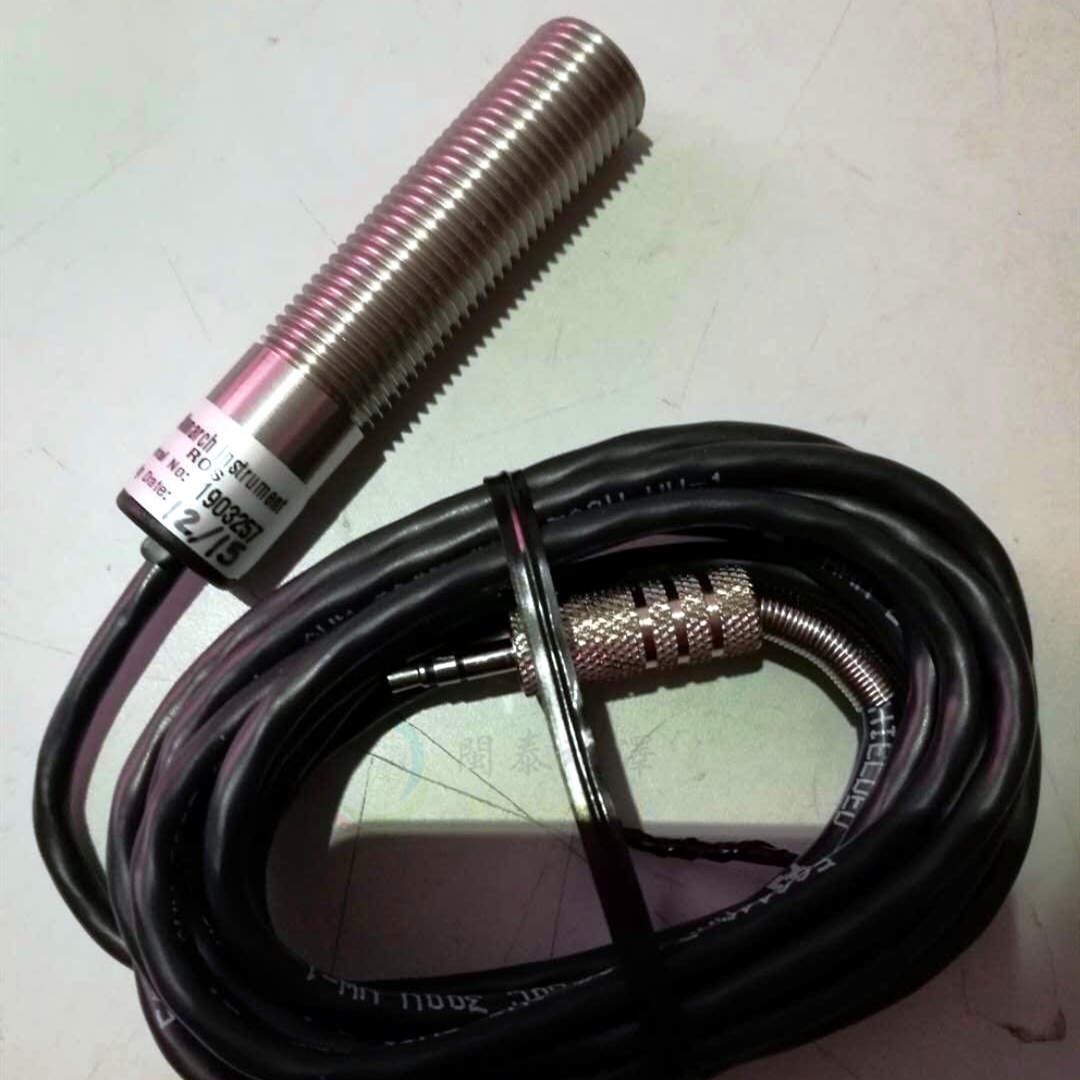

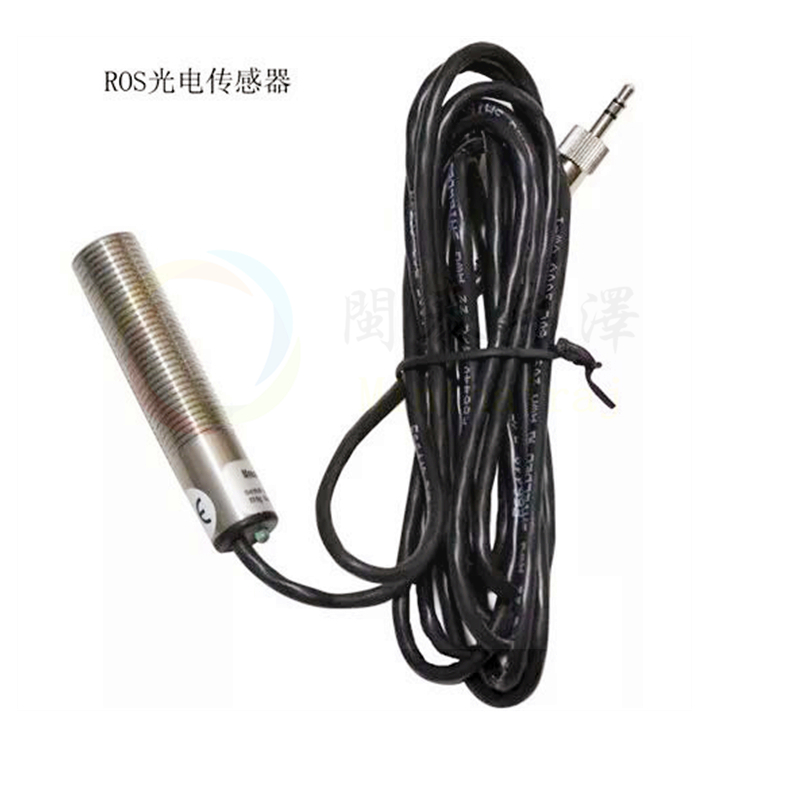

美國Monarch蒙那多ROS光電轉速傳感器
簡介
美國Monarch蒙那多ROS系列光電轉速傳感器有ROS-W和ROS-P 2個型號。外殼由帶螺紋的不銹鋼制成，方便固定，采用紅色LED光源，采集有效信號后尾部綠色LED燈亮起，表示測量有效，量程大，應用范圍廣。
美國Monarch蒙那多ROS光電轉速傳感器技術參數：
測量距離 | 1 m，**傾角 45° |
量程 | 1‐250000 RPM |
溫度范圍 | ‐10 ℃ - 70° C |
供電電壓 | 3.3-15Vdc @ 45mA |
信號輸出 | TTL( 同輸入電壓） |
連接線長度 | 2.4m 或 7.6m |
尺寸 | 長 73 xΦ 16(mm) |
美國Monarch蒙那多ROS光電轉速傳感器訂購信息：
訂購信息 | 說明 | 產品編號 |
ROS-W | 傳感器，2.4 米長連接線（鍍錫銅裸線接頭），30cm T-5 反光條，安 裝支架 | 6180-056 |
ROS-P | 傳感器，2.4 米長連接線（3.5mm 立體聲接頭）， 30cm T-5 反光條， 安裝支架 | 6180-057 |
ROS-P-25 | 傳感器，7.6 米長連接線（3.5mm 立體聲接頭）， 30cm T-5 反光條， 安裝支架 | 6180-057-25 |

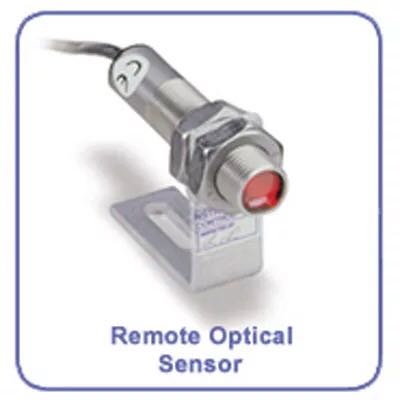

ROS-W 型：遠程光學LED傳感器，帶 8 英尺電纜、安裝支架和 12 英寸 T-5 反光膠帶。（與數據圖表? DC6000 和 DC1250 兼容）
ROS-P 型：遠程光學LED傳感器，帶 8 英尺電纜，帶 1/8 英寸電話插頭端接、安裝支架和 12 英寸 T-5 反光膠帶。
ROS-P25 型：與 ROS-P相同，但使用 25 英尺電纜。

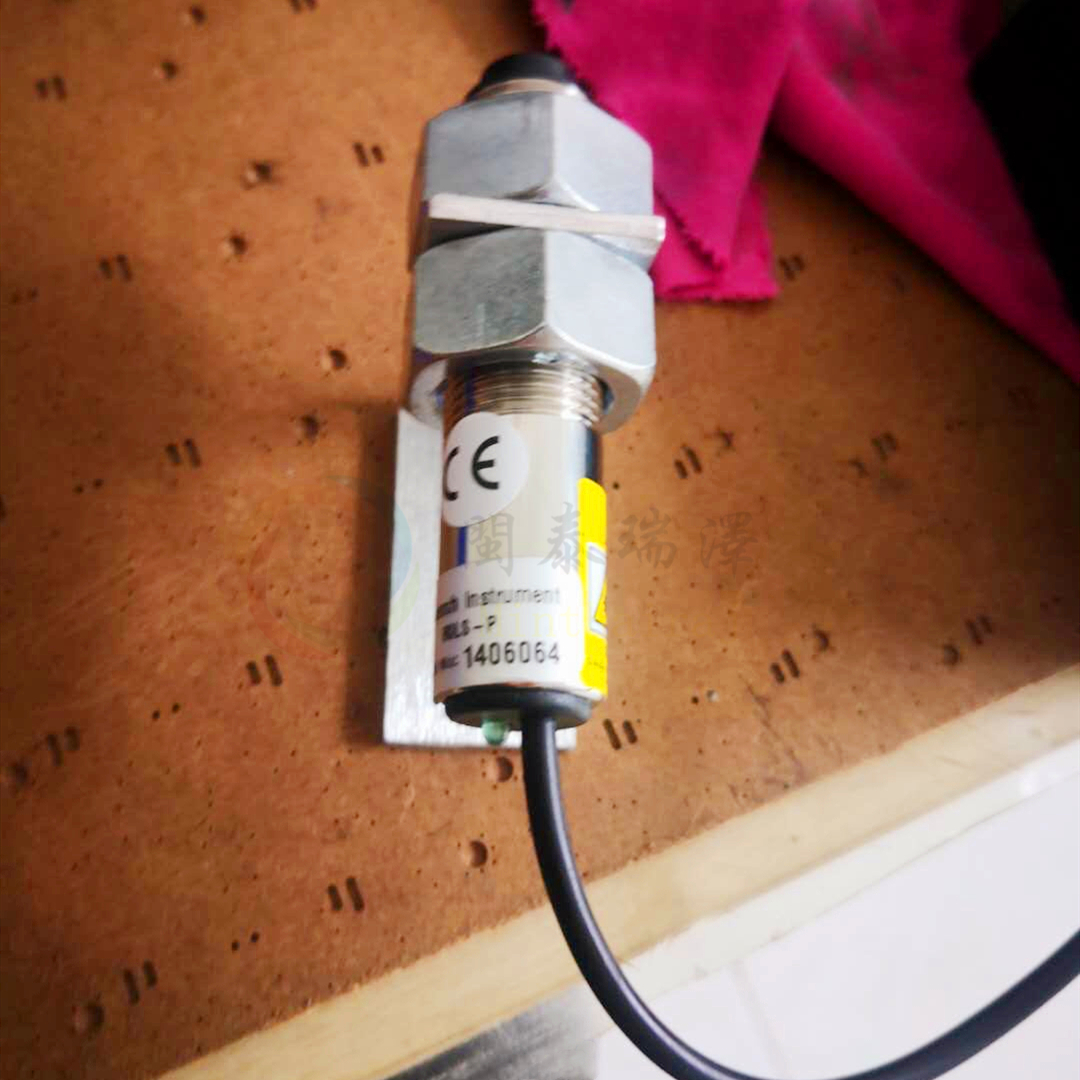

美國Monarch蒙那多ROLS系列激光轉速傳感器
簡介
美國Monarch蒙那多ROLS系列激光轉速傳感器分為ROLS24-W 6180-035、ROLS-P 6180-029、ROLS-W 6180-030，測量距離可達7.6米。
美國Monarch蒙那多ROLS系列激光轉速傳感器技術參數：
測量距離：7.62m，70° 新大傾角量程: 1‐250,000 RPM溫度范圍：‐40° ～ 176°F (‐40° ～ 80°C)供電電壓: 3.3 - 15Vdc，35mA信號輸出: TTL（同輸入電壓）連接線長度: 2.4m尺寸: 長79.4 xΦ18(mm)
Monarch轉速表傳感器 |
|
參數 | ROS-W/P | ROLS-W | GE200 | IRS | SLS | SPSR |
|
類型 | 光電傳感器 | 激光傳感器 | 發動機電磁感應傳感器 | 紅外傳感器 | 激光傳感器 | 自供電傳感器 |
|
測量范圍(RPM) | 1-250,000 | 1-250,000 | 1-99,999 | 1-999,990 | 1-500,000 | 1-250,000 |
|
工作溫度 | －23-121℃ | －10-70℃ | －54-107℃ | －23-121℃ | 0-40℃ | －23-121℃ |
|
供電電壓 | 3-13V dc,50mA | 3-24V dc,0.13W | 3.3-24V dc，4mA | 5 Vdc, 10 mA | 110V-240V AC | 110V-240V AC |
|
信號輸出 | TTL信號 | TTL信號 | TTL信號 | TTL信號 | TTL 5-0V DC，RS232 | TTL信號 |
|
應用 | 需要在被測物體上貼一反光條，通過光的反射測量轉速。 | 需要在被測物體上貼一反光條，通過光的反射測量轉速。 | 離被測物不出30cm，通過傳感器感應發動機罩電磁場得出轉速。 | 主要用于測量轉速較高，無法貼反光條的物體。需要在被測點滴上一滴油漆或者其他跟被測物體材質不同的材料 | 要在被測物體上貼一反光條，通過光的反射測量轉速。激光瞄準是測量距離更遠。 | 標準配置是ROS傳感器，可根據需要選配ROS、ROLS、IRS傳感器 |
|
|
|
|
|
|
|
|
工作范圍 | 0.05-1m | 0.05-7.6m | ＜0.3m | 12-25mm | 0.05-19.8m | 0.05-1m |
|

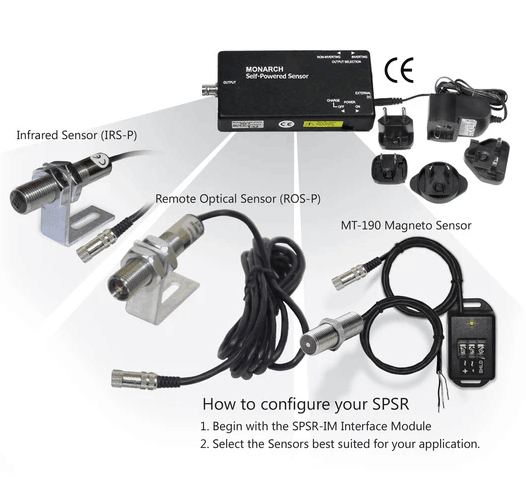

SPSR-115/230供電模塊
簡介
SPSR115/230供電模塊支持以下四種轉速傳感器 ROLS‐P、ROS‐P,IRS‐P和MT‐190P。BNC接口輸出0‐5V或5‐0V TTL信號。內置充電電池可支持傳感器使用40小時，SPSR供電模塊可外接 115Vac、230Vac和9‐15Vdc電源連續使用。SPSR供電模塊加傳感器通過測量轉速將產生的TTL信號（每轉一個脈沖信號）提供給振動分析儀、頻譜分析儀、頻閃儀、數據采集卡、轉速表、波形分析儀等設備。
SPSR-115/230供電模塊訂購信息
SPSR-115/230供電模塊套裝（貨號6150-020）含SPSR-IM供電模塊, 充電器, ROS‐P傳感器、T‐5反光條。SPSR-IM（貨號6150-021）包含供電模塊、充電器
SPSR-115/230供電模塊技術參數
轉速范圍(RPM)：根據傳感器量程
輸出信號：TTL 0-5V或5-0V（用戶可選）
脈沖寬度：由被測目標轉速確定
輸出接口：BNC接口
電源：內置鎳氫充電電池（40小時工作時間）或115/230Vac或9-15Vdc（可使用汽車點煙器電源）
