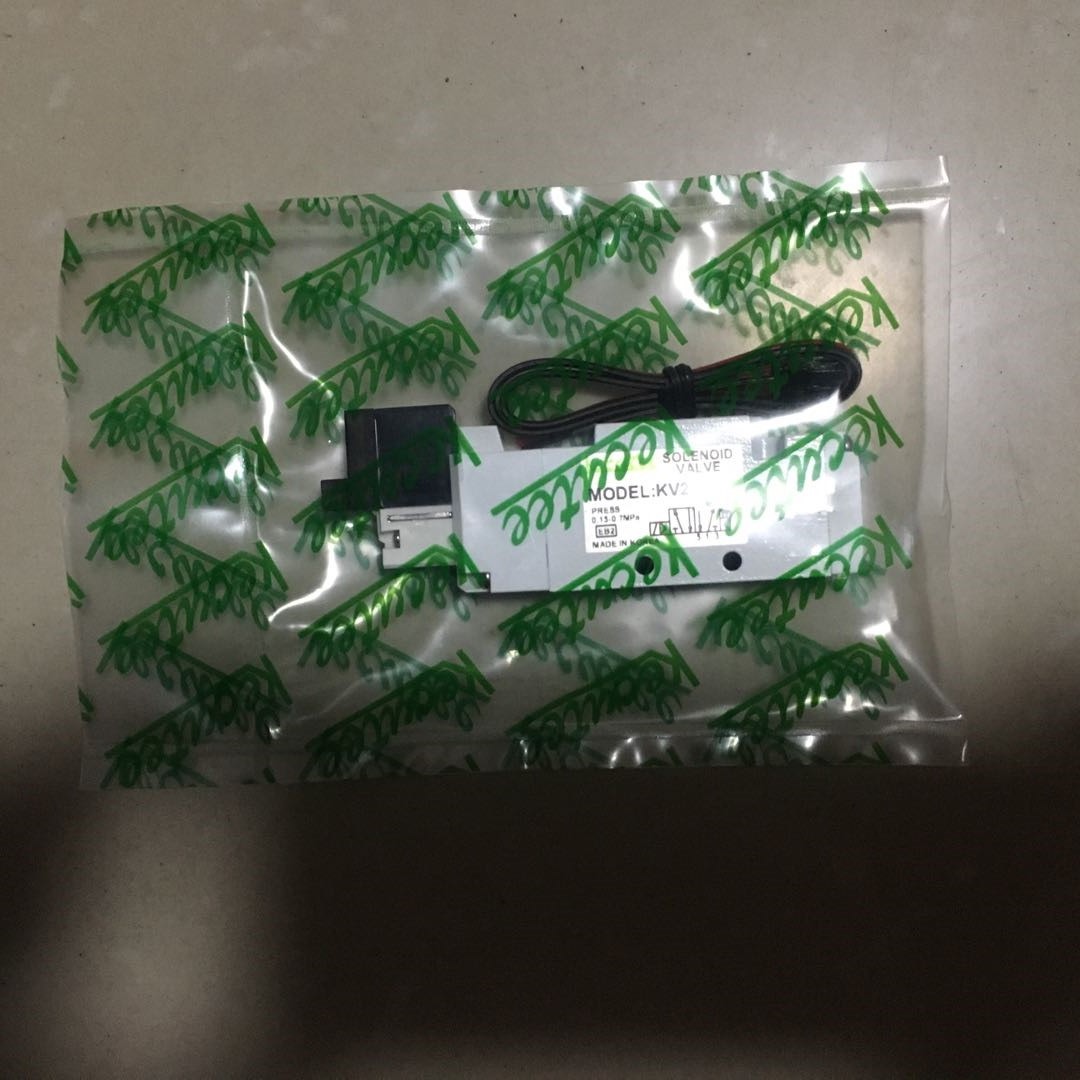

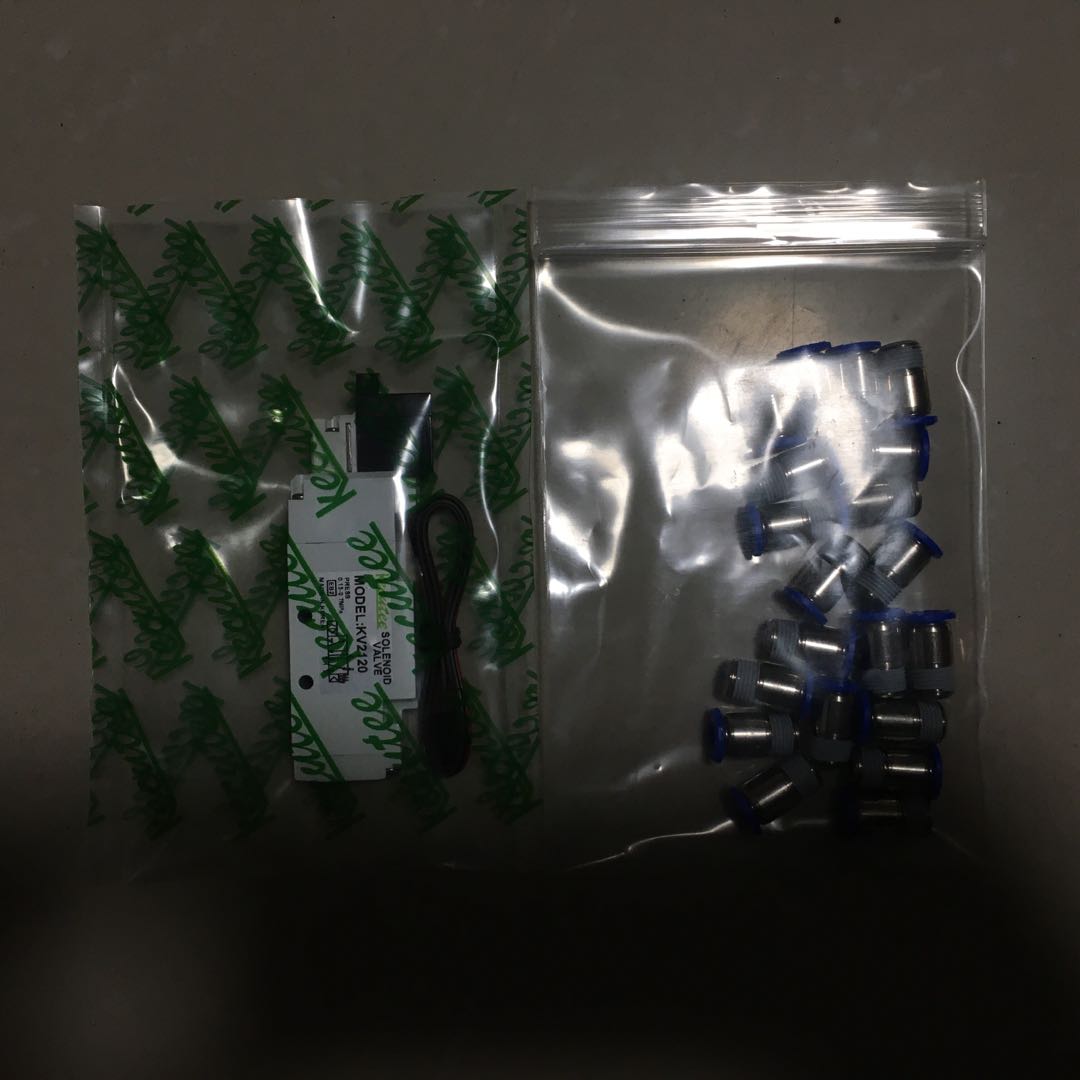

品牌：KECUTEE

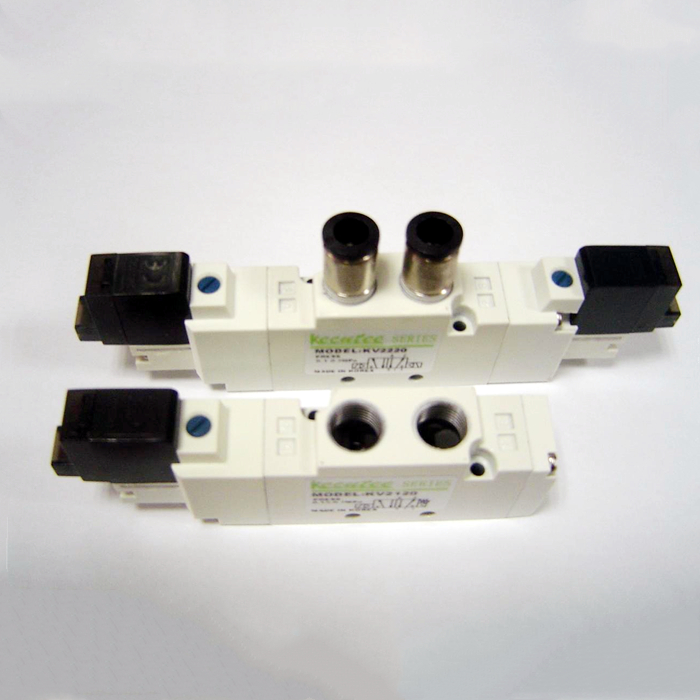

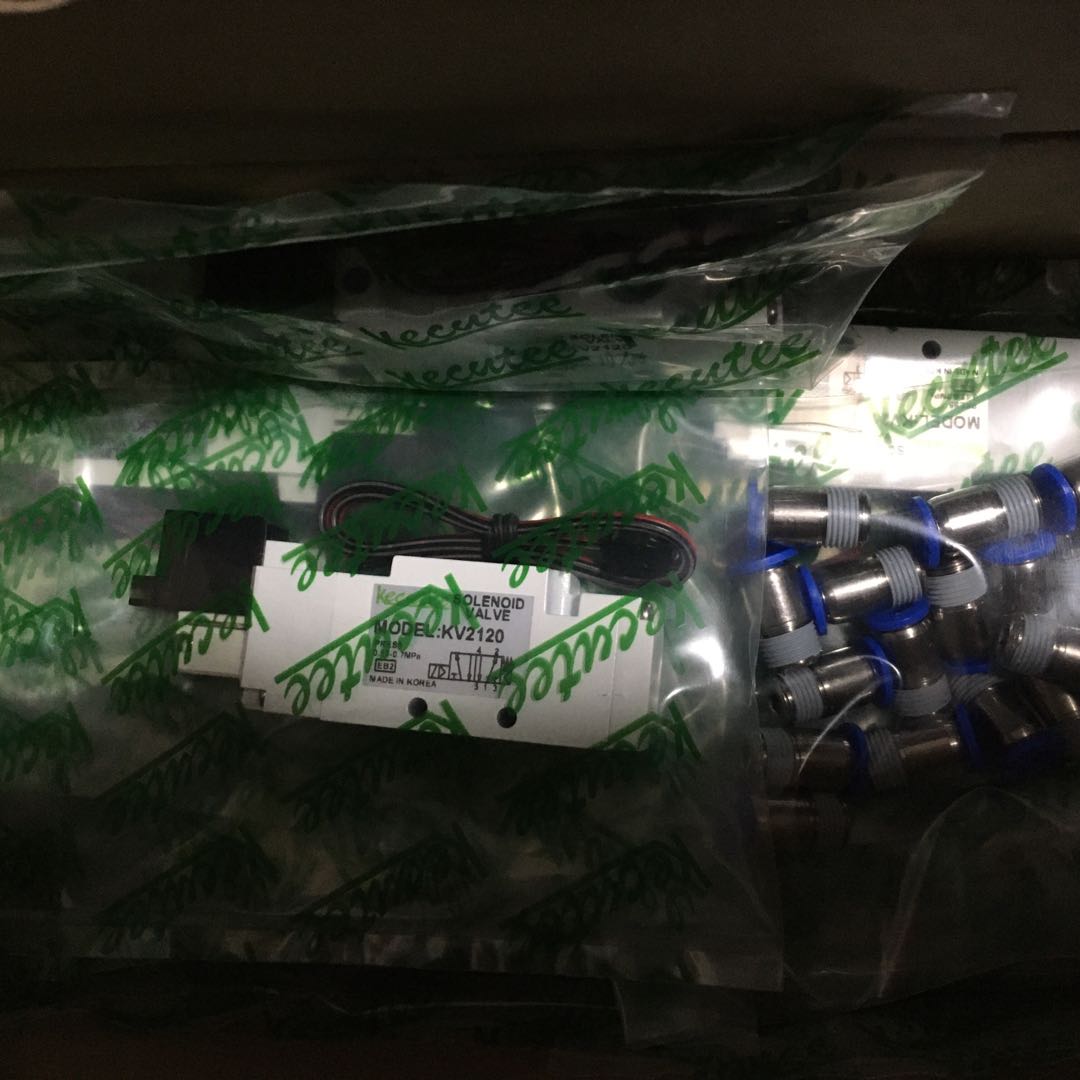

型號：KV2120.KV2220,KV213,KV313,KV2140-5L-02，KV2120-5L-C6,KV2220-5L-C6,KW3000-03DBG,KW4000
概述：
常閉5通先導式電磁閥：KV1120,KV1220,KV1320,KV1420,KV1520, KV2120.KV2220,KV2320,KV2420,KV2520, KV3120.KV3220,KV3320,KV3420,KV3520, KV1140,KV1240,KV1340,KV1440,KV1540, KV2140.KV2240,KV2340,KV2440,KV2540, KV3140.KV3240,KV3340,KV3440,KV3540。
直動式電磁閥：KV2120-KL-C6,KV2220-KL-C6

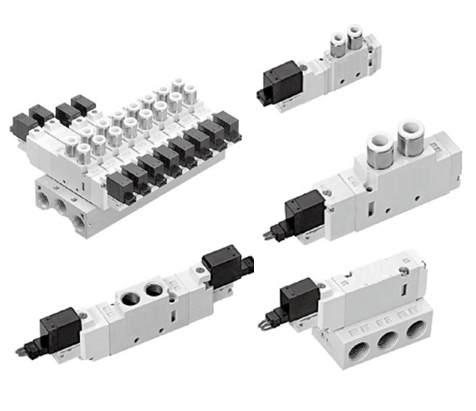

匯流板：K3V2-08,K3V3-08,K5V2-20-12,K5V2-20-13,K5V2-20-16,K3V2-16,K3V3-16,K5V2-20-04,密封圈
電磁閥介紹
電磁閥（Solenoid valve）是用電磁控制的工業設備，是用來控制流體的自動化基礎元件，屬于執行器，并不限于液壓、氣動。用在工業控制系統中調整介質的方向、流量、速度和其他的參數。電磁閥可以配合不同的電路來實現預期的控制，而控制的精度和靈活性都能夠保證。電磁閥有很多種，不同的電磁閥在控制系統的不同位置發揮作用，最常用的是單向閥、安全閥、方向控制閥、速度調節閥等。
電磁閥的工作原理，電磁閥里有密閉的腔，在的不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來檔住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油剛的活塞，活塞又帶動活塞桿，活塞竿帶動機械裝置動。
這樣通過控制電磁鐵的電流就控制了機械運動。
電磁閥分類
國內外的電磁閥從原理上分為三大類（即：直動式、分步直動式、先導式），而從閥瓣結構和材料上的不同與原理上的區別又分為六個分支小類（直動膜片結構、分步重片結構、先導膜式結構、直動活塞結構、分步直動活塞結構、先導活塞結構)，按照氣路數分為2位2通，2位3通，2位4通，2位5通。
電磁閥分為單電控和雙電控，指的是電磁線圈的個數，單線圈的稱為單電控，雙線圈的稱為雙電控，2位2通，2位3通一般時是單電控（單線圈），2位4通，2位5通可以是單電控（單線圈），也可以是雙電控（雙線圈）。
1、按被控制管路內的介質及使用工況的不同可將電磁閥分為：液用電磁閥、氣用電磁閥、蒸汽電磁閥、燃氣電磁閥、油用電磁閥、消防專用電磁閥、制冷電磁閥、防腐電磁閥、高溫電磁閥、高壓電磁閥、無壓差電磁閥、超低溫電磁閥（深冷電磁閥）、真空電磁閥等。
2、按電磁閥內部結構不同可分為：先導式、直動式、復合式、反沖式、自保持式、脈沖式、雙穩態、雙向型等。
3、按電磁閥的使用材質不同可分為：鑄鐵體（灰口鑄鐵、球墨鑄鐵）、銅體（鑄銅、鍛銅）、鑄鋼體、全不銹鋼體（304、316）、非金屬材料（ABS、聚四氟乙烯）。
4、按管道中介質的壓力不同可分為：真空型（-0.1~0Mpa）、低壓型（0~0.8Mpa）、中壓型（1.0~2.5Mpa）、高壓型（4.0~6.4Mpa）、超高壓型（10~21Mpa）。
5、按介質溫度不同可分為：常溫型、中溫型、高溫型、超高溫型、低溫型、超低溫型。
6、按工作電壓不同分為：交流電壓：AC220V 380V 110V 24V；直流電壓：DC24V 12V 6V 220V；一般常用電壓為AC220V
DC24V，推薦用戶盡量選用常用電壓、特殊電壓供貨周期較長。
7、按電磁閥的防護等級可分為：防爆型、防水型、戶外型等。
電控個數：
1、單電控
回路的初始由三通閥的彈簧控制閥處于常閉狀態。
電磁閥得電，三通閥換向，單作用氣缸活塞桿向前伸出。
電磁閥失電，三通閥回到初始狀態，單作用氣缸活塞桿在彈簧作用下退回。
2、雙電控
使用雙電控閥具有記憶功能，電磁閥失電時，氣缸仍能保持在原有的工作狀態。
電磁閥仍然保持在失電前的位置，因此氣缸始終處于伸出狀態。
從原理上分：
1、直動式電磁閥：
原理：通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。
特點：在真空、負壓、零壓時能正常工作，但通徑一般不超過25mm。
2、分布直動式電磁閥：
原理：它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。
當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。
特點：在零壓差或真空、高壓時亦能可*動作，但功率較大，要求必須水平安裝。 、
3、先導式電磁閥：
原理：通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關閉件周圍形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。
電磁閥在液路系統中用來實現液路的通斷或液流方向的改變，它一般具有一個可以在線圈電磁力驅動下滑動的閥芯，閥芯在不同的位置時，電磁閥的通路也就不同。閥芯的工作位置有幾個，該電磁閥就叫幾位電磁閥：閥體上的接口，也就是電磁閥的通路數，有幾個通路口，該電磁閥就叫幾通電磁閥。
按照氣路數分：
“X位Y通”電磁閥的“X位”代表的就是閥門一共有幾種狀態：
“2位”表示“通”和“斷”2種狀態——P→A，P→B，A→R，B→S等狀態，斷開的氣路均處于排氣狀態；
“3位”包括上面2種狀態，還包括第3種狀態——對于第1路排氣/不排氣，對于第2路排氣/不排氣的狀態，有多種組合。
“Y通”指的是電磁閥一共有幾個孔，對于氣體電磁閥，因為存在排氣的問題，可能有2個孔（1個進氣、1個出氣），3個孔（1個進氣、1個出氣、1個排氣），4個孔（1個進氣、2個出氣、1個排氣），5個孔（1個進氣、2個出氣、2個排氣）；對于液體電磁閥，就不存在排氣問題，因為液體一般不能排空。
P——POWER，進氣孔；
A——出氣孔1（接氣缸）；
R——與出氣孔1相通的排氣孔（B側線圈已經通過電或手動控制過，A側線圈不通電時這兩個孔相通）；
B——出氣孔2（接氣缸）；
S——與出氣孔2相通的排氣孔（A側線圈已經通過電或手動控制過，B側線圈不通電時這兩個孔相通）；
兩位兩通（1個進氣、1個出氣）
斷電時，壓力口連到氣缸口----通電時，壓力口、氣缸口關閉；
兩（三）位三通（1個進氣、1個出氣、1個排氣）
常開：斷電時，壓力口連到氣缸口而排氣口關閉----通電時，壓力口關閉而氣缸口連到排氣口；
常閉：斷電時，壓力口關閉而氣缸口連到排氣口----通電時，壓力口連到氣缸口而排氣口關閉；
通常結構：允許閥連接成常閉或常開的位置其中之一，或選擇兩種流體之一，或由一個口轉換流到另一個口
兩位五通（1個進氣、2個出氣、2個排氣）
工作過程：由圖可見，1是進氣管，2、4兩個是出氣管，3、5兩個是排氣管。
當12線圈通電時，閥工作在右閥位，進氣由1經過閥從2出去，管4的氣經閥從5排出；當14線圈通電時，閥工作在左閥位，進氣由1經過閥從4出去，管2的氣經閥從3排出。
兩位五通雙電控電磁閥動作原理：給正動作線圈通電，則正動作氣路接通(正動作出氣孔有氣)，即使給正動作線圈斷電后正動作氣路仍然是接通的，將會一直維持到給反動作線圈通電為止。
給反動作線圈通電，則反動作氣路接通(反動作出氣孔有氣)，即使給反動作線圈斷電后反動作氣路仍然是接通的，將會一直維持到給正動作線圈通電為止。
這相當于“自鎖”。
基于兩位五通雙電控電磁閥的這種特性，在設計機電控制回路或編制PLC程序的時候，可以讓電磁閥線圈動作1~2秒就可以了，這樣可以保護電磁閥線圈不容易損壞。
選型注意：
1.選型依據
電磁閥選型首先應該依次遵循安全性，可靠性，適用性，經濟性四大原 則，其次是根據六個方面的現場工況（即管道參數、流體參數、壓力參數、電氣參數、動作方式、特殊要求進行選擇）。
1、根據管道參數選擇電磁閥的：通徑規格（即DN）、接口方式
1）按照現場管道內徑尺寸或流量要求來確定通徑（DN）尺寸；
2）接口方式，一般>DN50要選擇法蘭接口，≤DN50則可根據用戶需要自由選擇。
2、根據流體參數選擇電磁閥的：材質、溫度組
1）腐蝕性流體：宜選用耐腐蝕電磁閥和全不銹鋼；食用超凈流體：宜選用食品級不銹鋼材質電磁閥；
2）高溫流體：要選擇采用耐高溫的電工材料和密封材料制造的電磁閥，而且要選擇活塞式結構類型的；
3）流體狀態：大至有氣態，液態或混合狀態，特別是口徑大于DN25時一定要區分開來；
4）流體粘度：通常在50cSt以下可任意選擇，若超過此值，則要選用高粘度電磁閥。
3、根據壓力參數選擇電磁閥的：原理和結構品種
1）公稱壓力：這個參數與其它通用閥門的含義是一樣的，是根據管道公稱壓力來定；
2）工作壓力：如果工作壓力低則必須選用直動或分步直動式原理；最低工作壓差在0.04Mpa以上時直動式、分步直動式、先導式均可選用。
4、電氣選擇：電壓規格應盡量優先選用AC220V、DC24較為方便。
5、根據持續工作時間長短來選擇：常閉、常開、或可持續通電
1）當電磁閥需要長時間開啟，并且持續的時間多于關閉的時間應選 用常開型；
2）要是開啟的時間短或開和關的時間不多時，則選常閉型；
3）但是有些用于安全保護的工況，如爐、窯火焰監測，則不能選常開的，應選可長期通電型。
6、根據環境要求選擇輔助功能：防爆、止回、手動、防水霧、水淋、潛水。
安裝注意：
1、安裝時應注意閥體上箭頭應與介質流向一致。不可裝在有直接滴水或濺水的地方。電磁閥應垂直向上安裝；
2、電磁閥應保證在電源電壓為額定電壓的15%-10%波動范圍內正常工作；
3、電磁閥安裝后，管道中不得有反向壓差。并需通電數次，使之適溫后方可正式投入使用；
4、電磁閥安裝前應徹底清洗管道。通入的介質應無雜質。閥前裝過濾器；
5、當電磁閥發生故障或清洗時，為保證系統繼續運行，應安裝旁路裝置。
常見故障：
電磁閥是由電磁線圈和磁芯組成，是包含一個或幾個孔的閥體。當線圈通電或斷電時，磁芯的運轉將導致流體通過閥體或被切斷，以達到改變流體方向的目的。電磁閥的電磁部件由固定鐵芯、動鐵芯、線圈等部件組成；閥體部分由滑閥芯、滑閥套、彈簧底座等組成。電磁線圈被直接安裝在閥體上，閥體被封閉在密封管中，構成一個簡潔、緊湊的組合。我們在生產中常用的電磁閥有二位三通、二位四通、二位五通等。這里先說說二位的含義：對于電磁閥來說就是帶電和失電，對于所控制的閥門來說就是開和關。
電磁閥的故障將直接影響到切換閥和調節閥的動作，常見的故障有電磁閥不動作，應從以下幾方面排查：
1、電磁閥接線頭松動或線頭脫落，電磁閥不得電，可緊固線頭。
2、電磁閥線圈燒壞，可拆下電磁閥的接線，用萬用表測量，如果開路，則電磁閥線圈燒壞。原因有線圈受潮，引起絕緣不好而漏磁，造成線圈內電流過大而燒毀，因此要防止雨水進入電磁閥。此外，彈簧過硬，反作用力過大，線圈匝數太少，吸力不夠也可使得線圈燒毀。緊急處理時，可將線圈上的手動按鈕由正常工作時的“0”位打到“1”位，使得閥打開。
3、電磁閥卡?。弘姶砰y的滑閥套與閥芯的配合間隙很?。ㄐ∮?.008mm），一般都是單件裝配，當有機械雜質帶入或潤滑油太少時，很容易卡住。處理方法可用鋼絲從頭部小孔捅入，使其彈回。根本的解決方法是要將電磁閥拆下，取出閥芯及閥芯套，用CCI4清洗，使得閥芯在閥套內動作靈活。拆卸時應注意各部件的裝配順序及外部接線位置，以便重新裝配及接線正確，還要檢查油霧器噴油孔是否堵塞，潤滑油是否足夠。
4、漏氣：漏氣會造成空氣壓力不足，使得強制閥的啟閉困難，原因是密封墊片損壞或滑閥磨損而造成幾個空腔竄氣。在處理切換系統的電磁閥故障時，應選擇適當的時機，等該電磁閥處于失電時進行處理，若在一個切換間隙內處理不完，可將切換系統暫停，從容處理。
